Multiplicador chaveado

Entradas iguais:

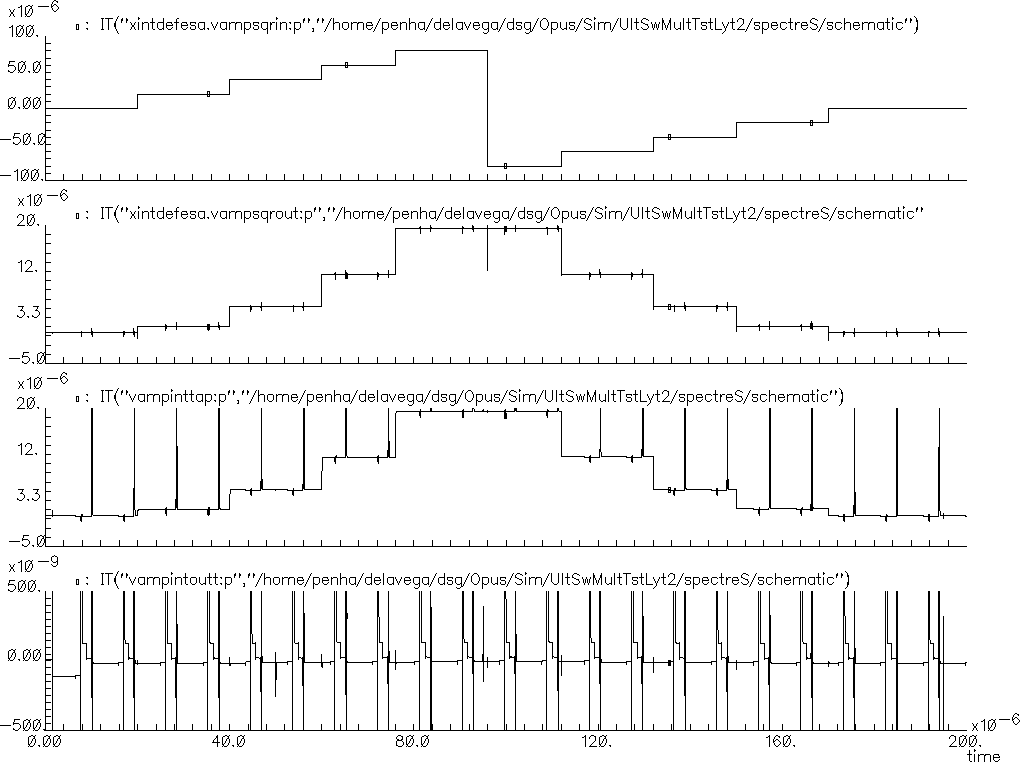

• Entrada do quadrador, saída do quadrador, saída da 1a. célula de memória e saída da 2a. célula de memória (saída do multiplicador chaveado)


Entradas diferentes:

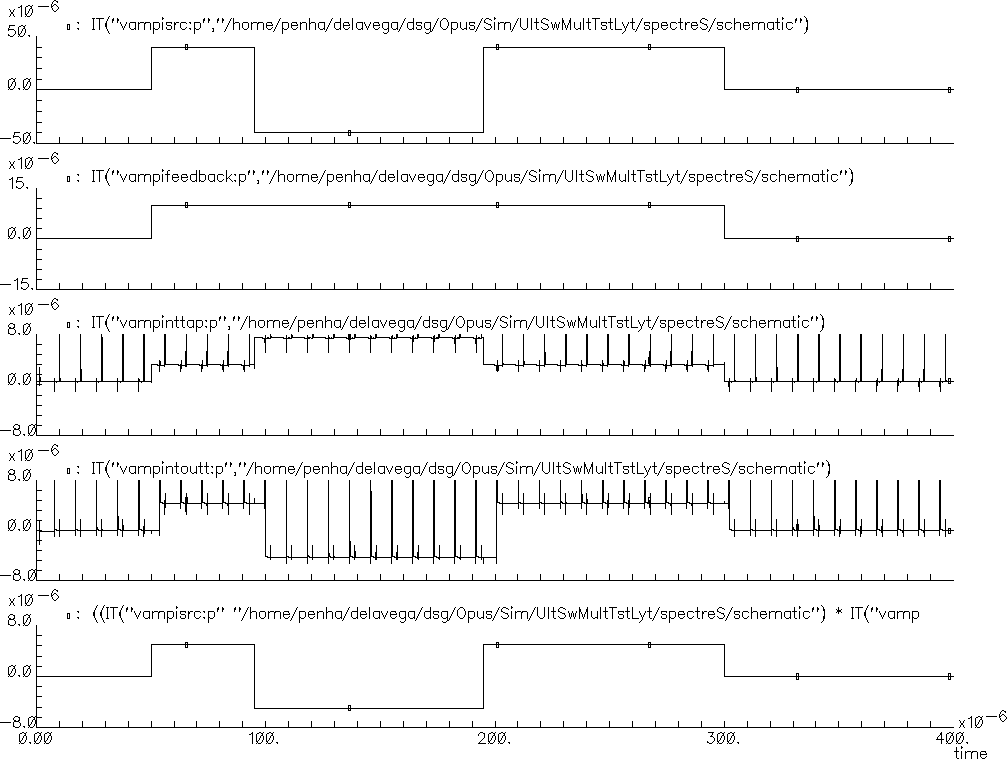

• Entrada 1, entrada 2, saída do quadrador, saída da 1a. célula de memória, saída da 2a. célula de memória (saída do multiplicador chaveado) e saída teórica

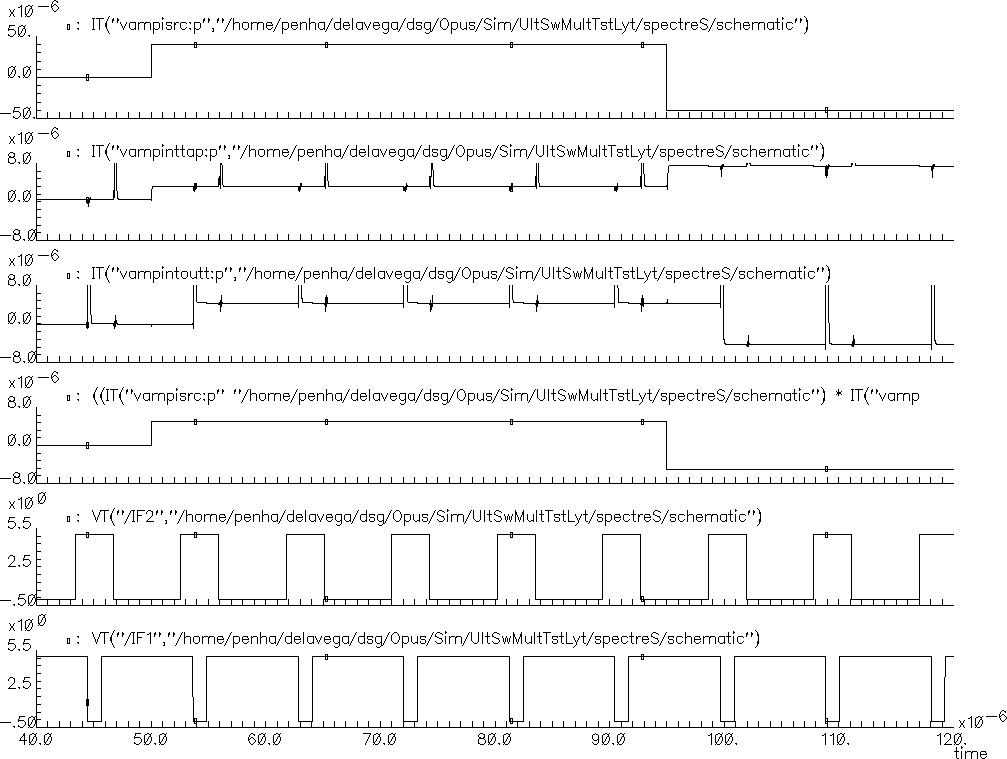

• Entrada 1, saída da 1a. célula de memória, saída da 2a. célula de memória (saída do multiplicador chaveado), saída teórica e sinais de controle (IF2 e IF1) - Detalhe 1

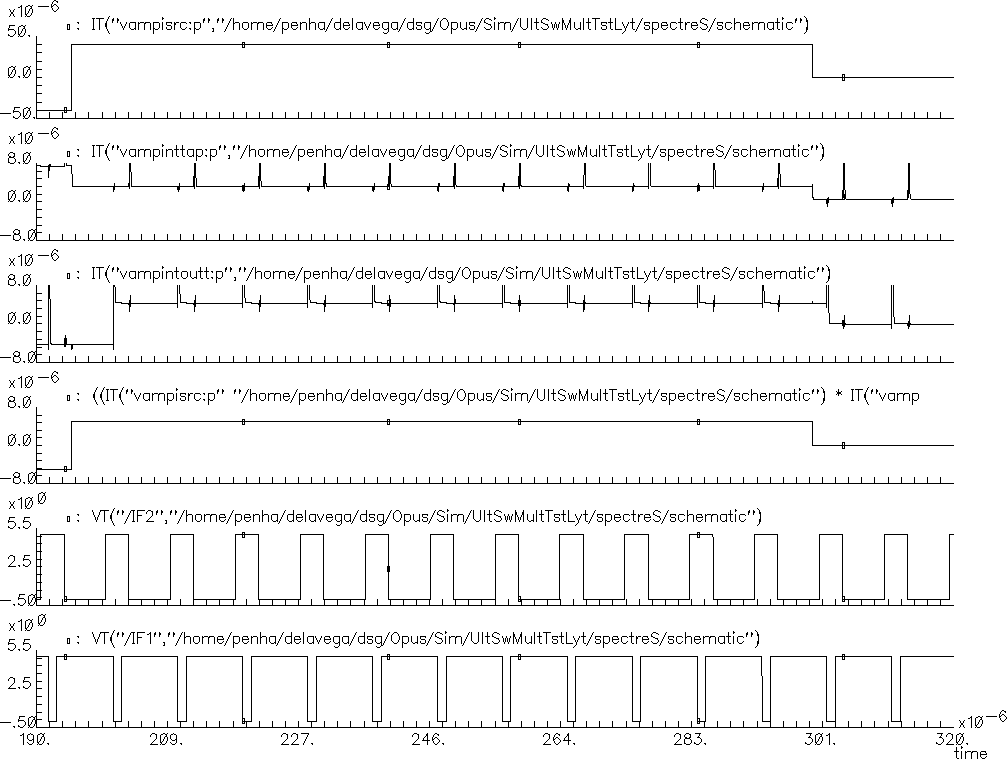

• Entrada 1, saída da 1a. célula de memória, saída da 2a. célula de memória (saída do multiplicador chaveado), saída teórica e sinais de controle (IF2 e IF1) - Detalhe 2


Entradas diferentes com transição inesperada:

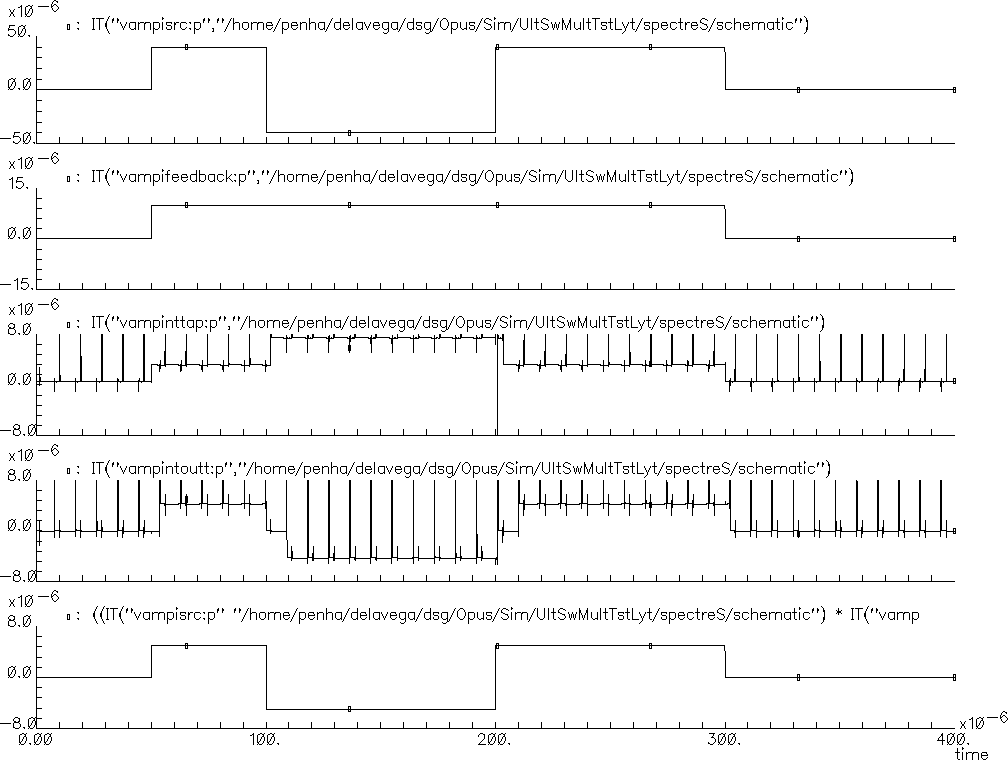

• Entrada 1, entrada 2, saída do quadrador, saída da 1a. célula de memória, saída da 2a. célula de memória (saída do multiplicador chaveado) e saída teórica

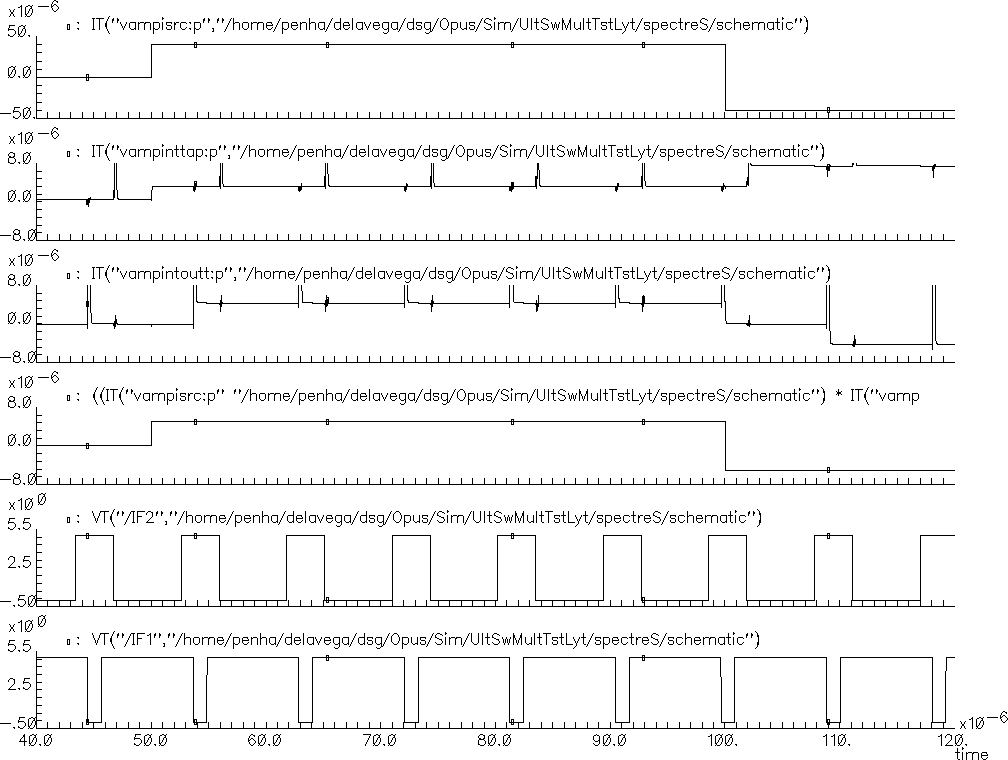

• Entrada 1, saída da 1a. célula de memória, saída da 2a. célula de memória (saída do multiplicador chaveado), saída teórica e sinais de controle (IF2 e IF1) - Detalhe 1

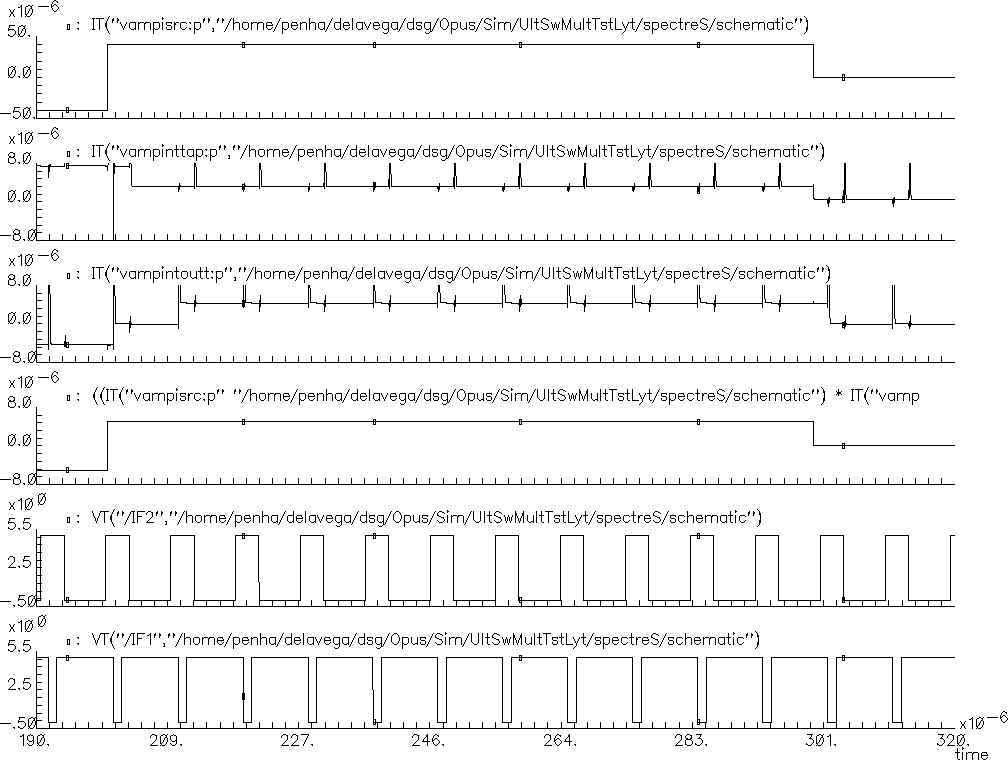

• Entrada 1, saída da 1a. célula de memória, saída da 2a. célula de memória (saída do multiplicador chaveado), saída teórica e sinais de controle (IF2 e IF1) - Detalhe 2
