Multiplicador-integrador

Entrada nula:

• Entrada 1, cópia do inversor da entrada 1, entrada 2, cópia da memória de entrada e cópia da memória de saída

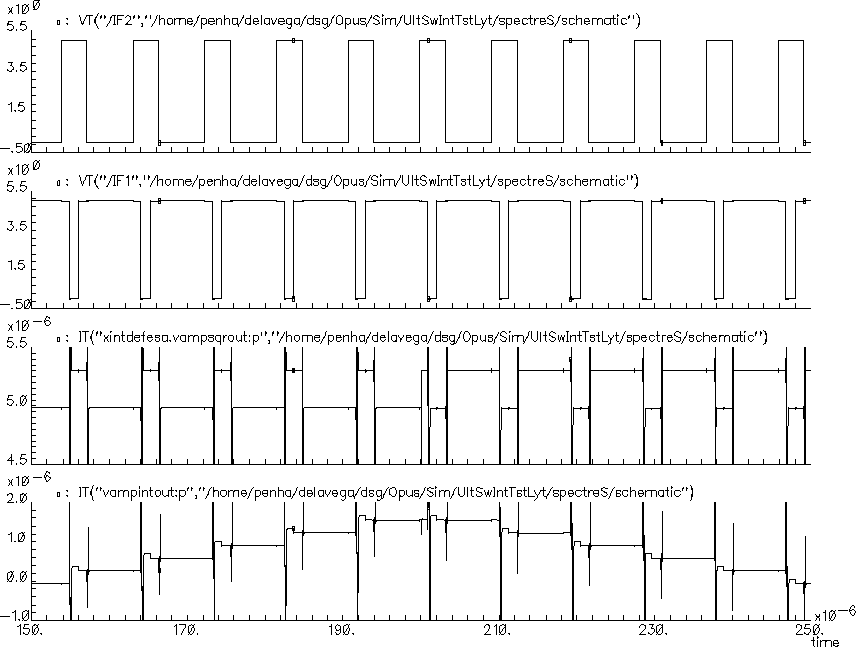

• Sinais de controle (IF2 e IF1), cópia da memória de entrada e cópia da memória de saída - Detalhe

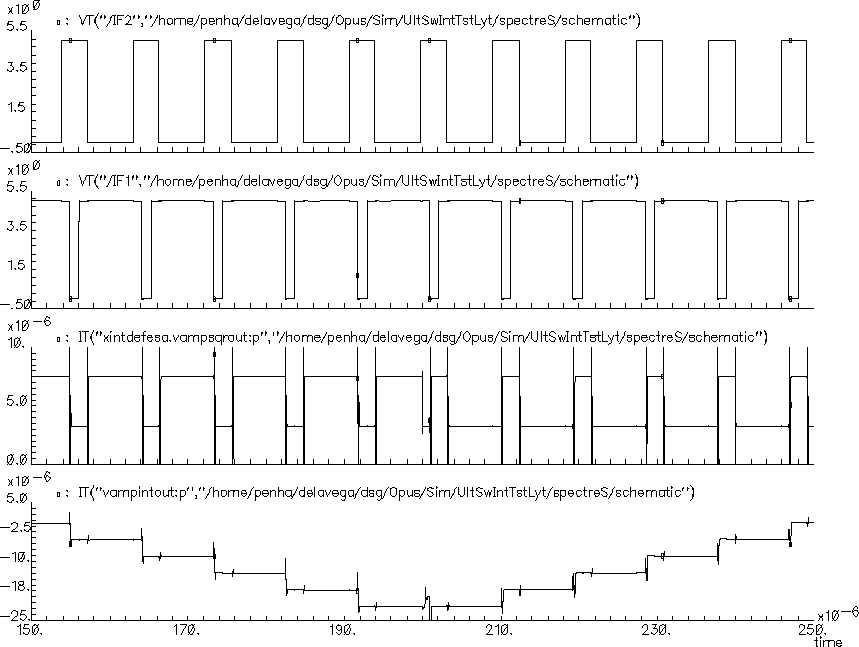

• Sinais de controle (IF2 e IF1), saída do integrador e cópia da memória de saída

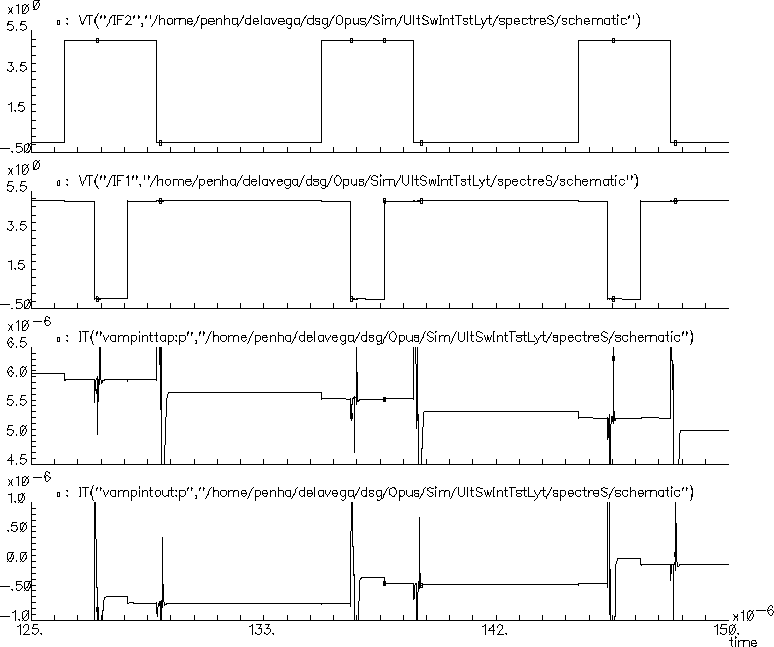

• Sinais de controle (IF2 e IF1), saída do integrador e cópia da memória de saída - Detalhe


Entrada não nula:

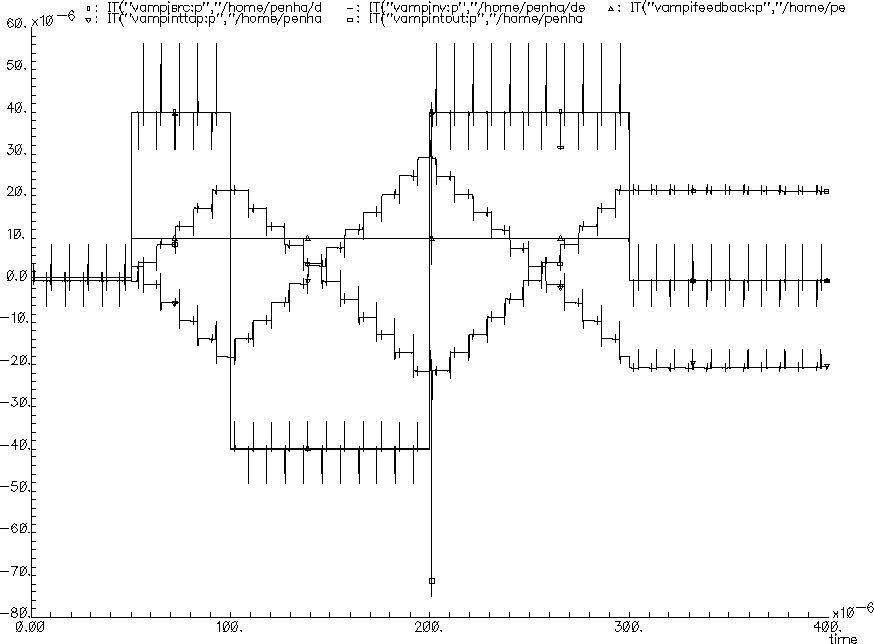

• Entrada 1, cópia do inversor da entrada 1, entrada 2, cópia da memória de entrada e cópia da memória de saída - Sinais compostos

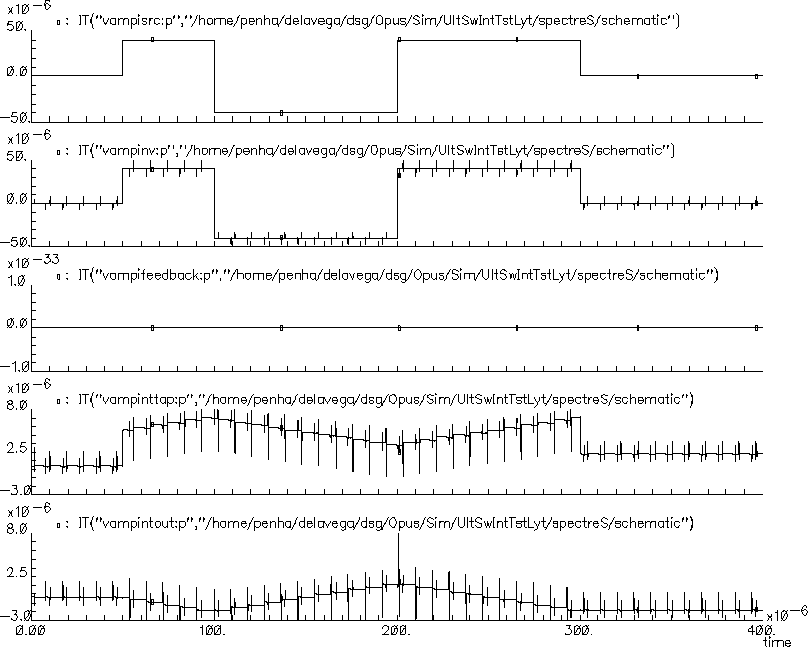

• Entrada 1, cópia do inversor da entrada 1, entrada 2, cópia da memória de entrada e cópia da memória de saída - Sinais isolados

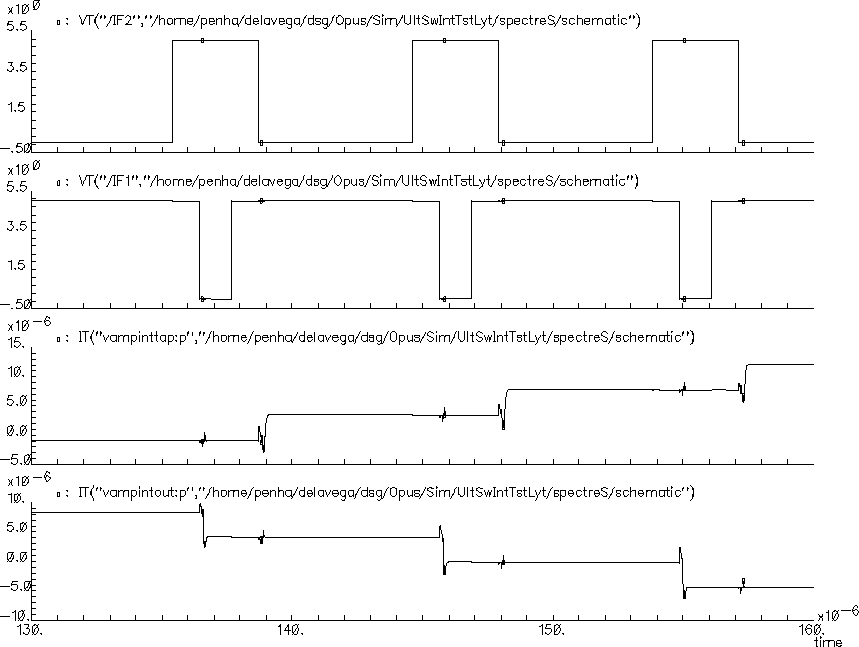

• Sinais de controle (IF2 e IF1), cópia da memória de entrada e cópia da memória de saída - Detalhe

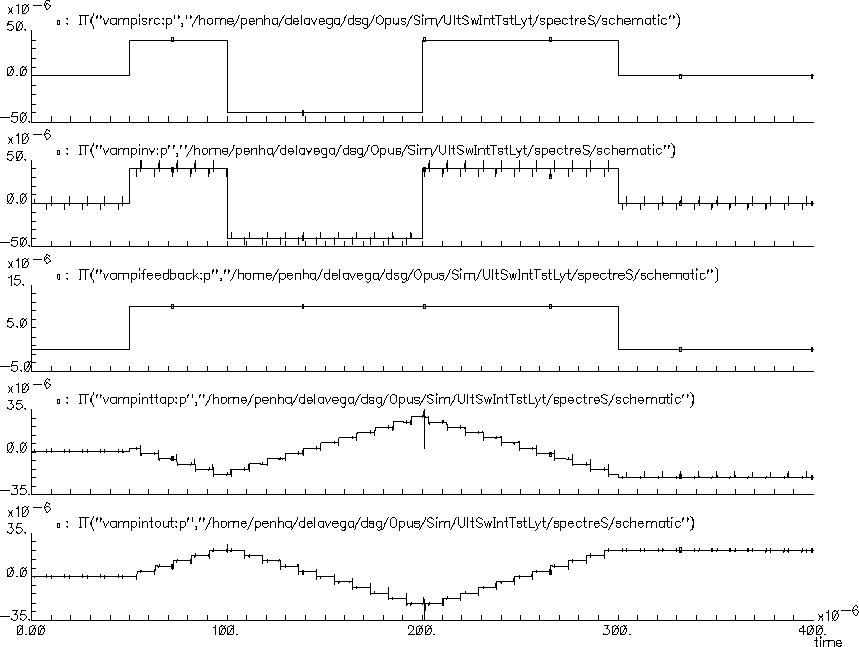

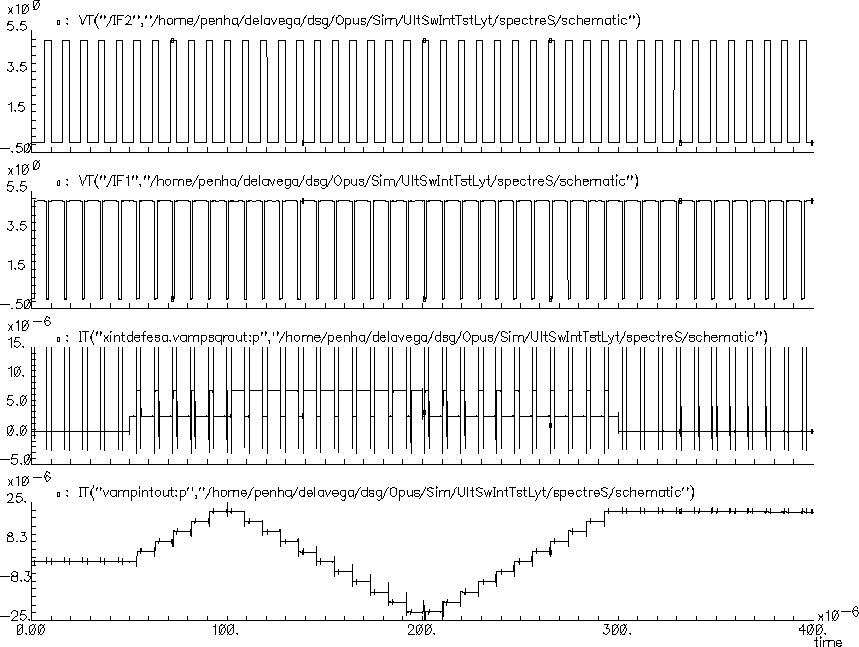

• Sinais de controle (IF2 e IF1), saída do integrador e cópia da memória de saída

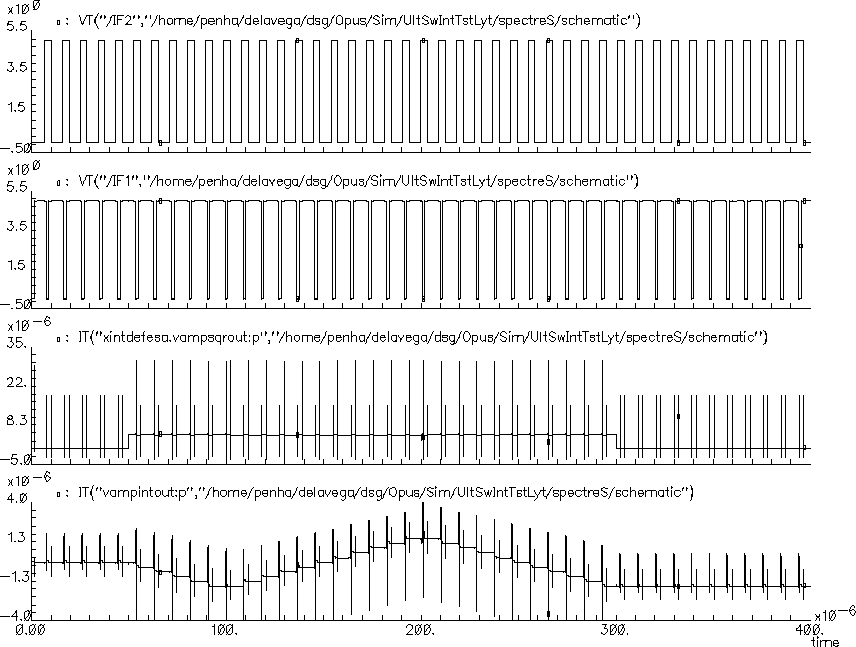

• Sinais de controle (IF2 e IF1), saída do integrador e cópia da memória de saída - Detalhe
